제품소개
시드코어의 주요 제품을 소개합니다.
Product
- L-SAM
- M-SAM
- 기타
-
SCVPX-SSGM(Synchronous Signal Generation Module)SCVPX-SSGM(Synchronous Signal Generation Module)은 레이다시스템 등에서 여러 장비들의 동작과 수행 시간을 일치 시키기 위하여 동기신호를 생성하는 모듈입니다. 내부 클럭(Clock)을 이용하거나 외부 클럭을 받아서 동기신호를 생성할 수 있으며, 외부에서 동신기호를 받아서 다시 같은 주기로 신호를 발생시킬 수도 있습니다. 동작과 수행 선택을 위하여 디바이스 드라이버(Device Driver) 프로그램이 필요하며, 기본적으로 리눅스 드라이버는 아래 링크를 통해서 다운 받을 수 있습니다. 다른 운영체제의 드라이버는 추가 개발이 필요합니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

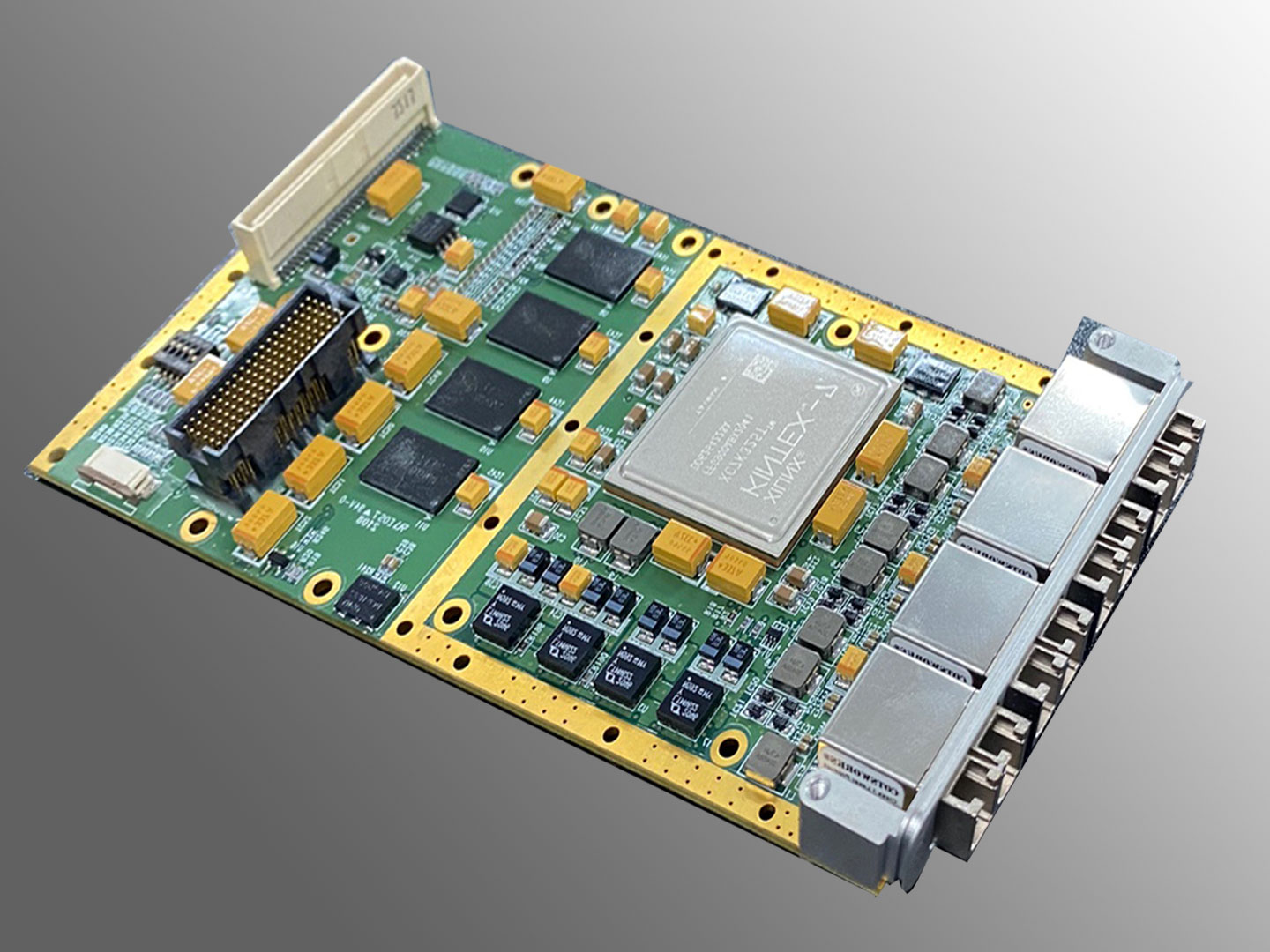

SCXMC-SFPDP(Serial Front Panel Data Port)SCXMC-SFPDP(Serial Front Panel Data Port) 카드(Card)는 SBC의 XMC 인터페이스를 통해서 사용되며, SBC에서 처리할 데이타를 고속으로 다른 장치에 송수신하기 위하여 주로 사용됩니다. 동기를 맞추기 어려운 이더넷과 다르게 동기신호에 맞추어 실시간으로 대용량 데이타를 전달하기 위하여 광통신을 이용하며, 실시간 전송을 위한 응답대기 시간이 40 usec 이하로 매우 짧고, 채널당 3.125 Gbps 속도로 4 채널의 송수신이 가능합니다. 동작을 위하여 디바이스 드라이버(Device Driver) 프로그램이 필요하며, 기본적으로 리눅스 드라이버는 아래 링크를 통해서 다운 받을 수 있습니다. 다른 운영체제의 드라이버는 추가 개발이 필요합니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

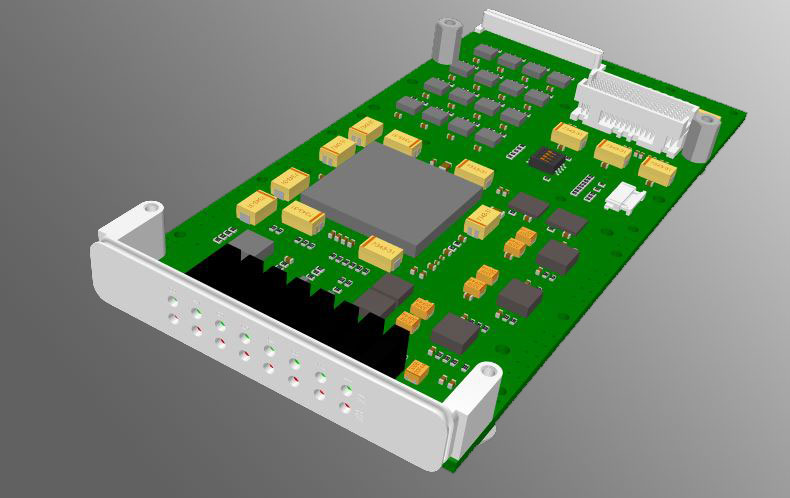

SCXMC-HDLC(High-level Data Link Control)SCXMC-HDLC(High-level Data Link Control) 카드(Card)는 SBC의 XMC 인터페이스를 통해서 사용되며, 주로 동기신호에 맞추어 실시간으로 처리되는 간단한 정보 및 제어 데이타를 송수신하는 기능을 수행합니다. 인터페이스(Interface)는 SBCRTM의 Micro Dsub 37핀(pin) 커넥터(Connector)를 통해서 흔하게 사용되는 Dsub 9핀 커넥터를 이용한 직렬 포트(Serial Port) 통신이 가능하고, LVDS 신호를 이용하여 상대적으로 긴 거리 통신이 가능하다는 장점이 있습니다. 실시간 전송을 위한 응답대기 시간이 40 usec 이하로 매우 짧고, 채널당 1 ~ 8 Mbps 속도로 4 채널의 송수신이 가능합니다. 동작을 위한 디바이스 드라이버(Device Driver) 프로그램이 필요하며, 기본적으로 리눅스 드라이버는 아래 링크를 통해서 다운 받을 수 있습니다. 다른 운영체제의 드라이버는 추가 개발이 필요합니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

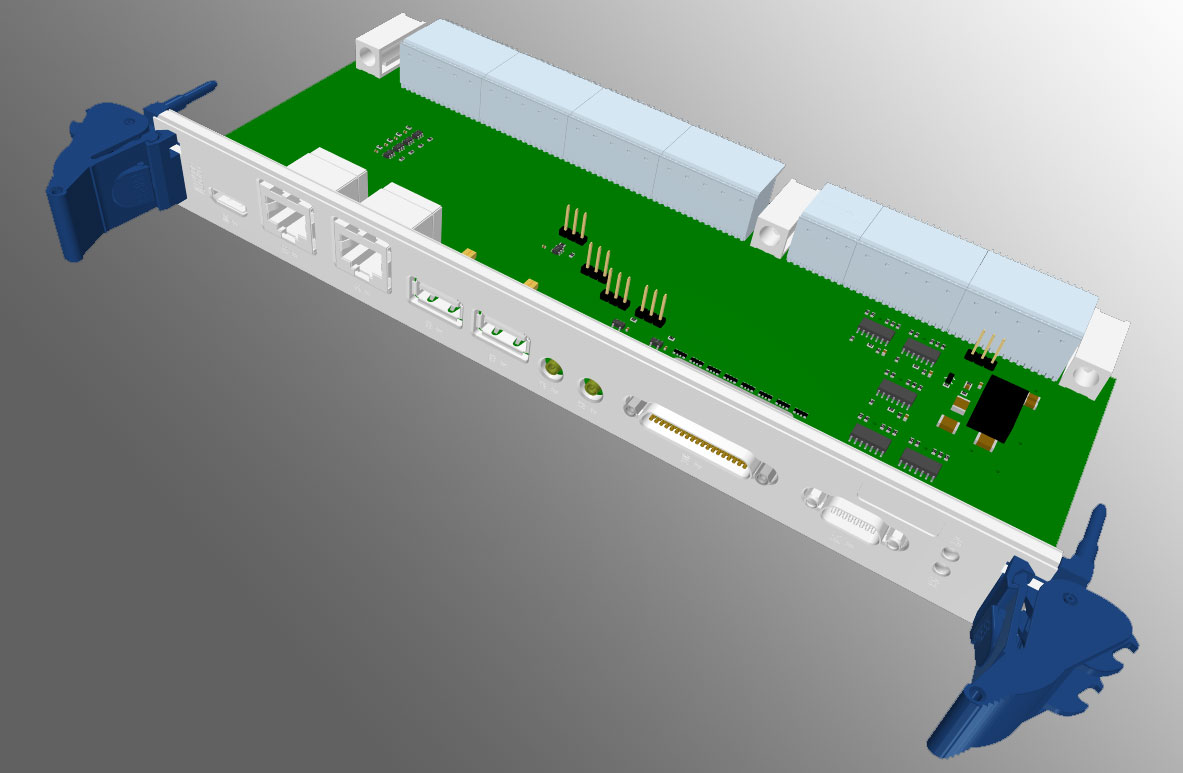

SC-SBCRTMSC-SBCRTM은 SBC627의 I/O 기능을 수행하는 후면 전송 모듈(Rear Transition Module)로 (주)시드코어의 대표적인 제품입니다. 샤시(Chassis) 전면의 모기판(Backplane)에 SBC627 보드를 꽂으면 보드의 I/O 기능을 보강하기 위하여 SC-SBCRTM 보드를 모기판의 후면에 꽂아서 사용할 수 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

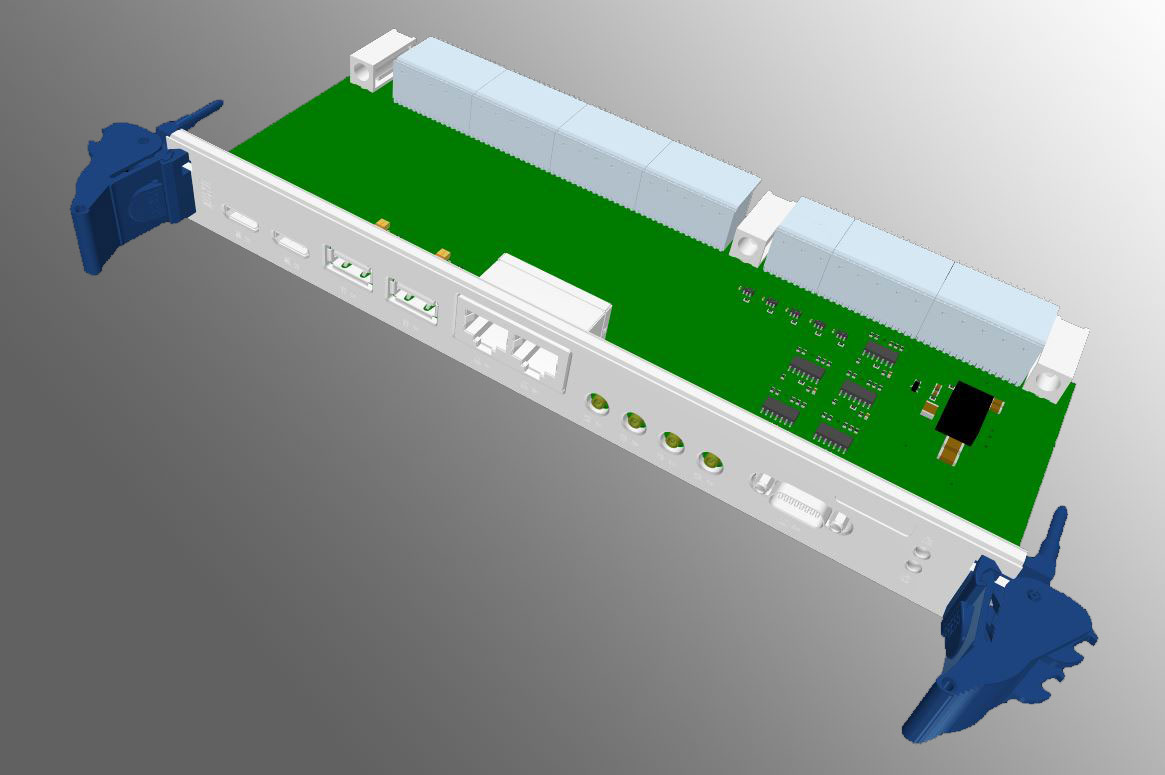

SC-DSPRTMSC-DSPRTM은 DSP282A 보드의 I/O 기능을 수행하는 후면 전송 모듈(Rear Transition Module)로 (주)시드코어의 대표적인 제품입니다. 샤시(Chassis) 전면의 모기판(Backplane)에 DSP282A 보드를 꽂으면, 보드의 I/O 기능을 보강하기 위하여 SC-DSPRTM 보드를 모기판의 후면에 꽂아서 사용할 수 있습니다. DSP282A 보드는 2개의 컴퓨팅 노드로 구성되어 있어, DSPRTM도 이를 지원하기 위하여 이더넷, USB, MMCX, mini HDMI 포트는 각 노드 당 배당이 되고, 동기신호 입력 포트는 2개의 노드에서 동시에 사용이 가능합니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

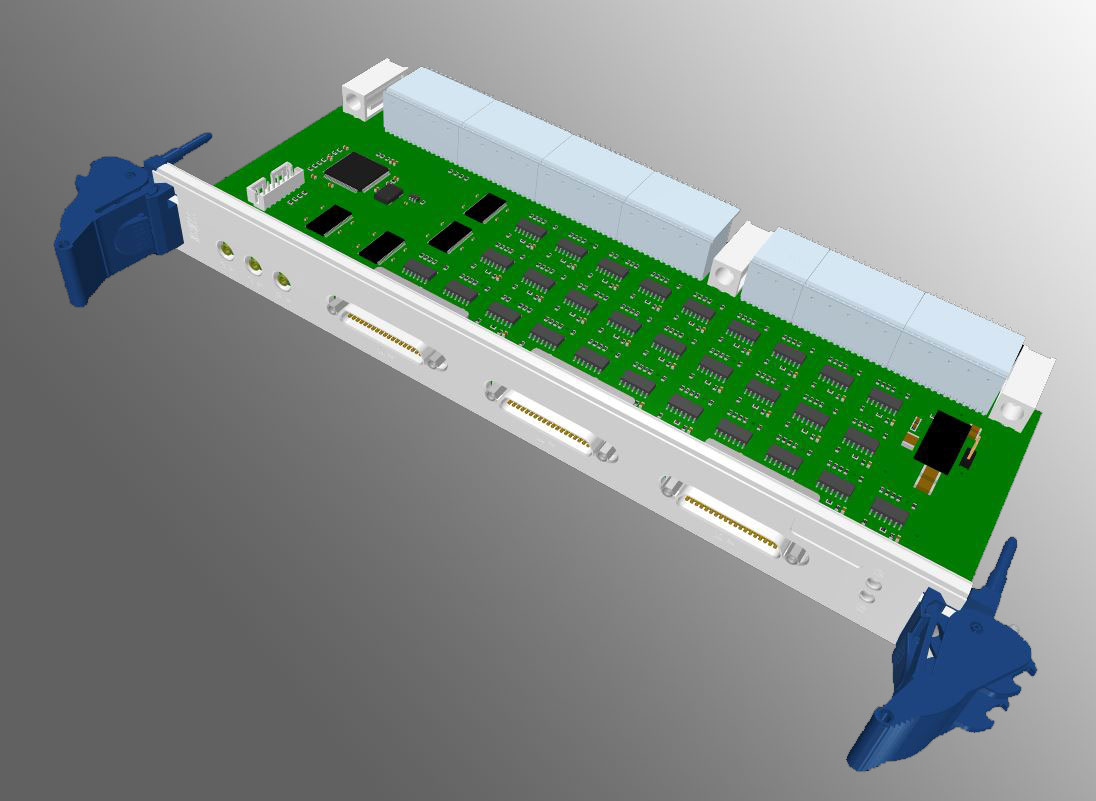

SC-SSGMRTM탑재용 제이시스템 구축용 SC-SSGMRTM은 SSGM(Synchronous Signal Generation Module) 보드의 I/O 기능을 수행하는 후면 전송 모듈(Rear Transition Module)로 (주)시드코어의 대표적인 제품입니다. 샤시(Chassis) 전면의 모기판(Backplane)에 SSGM 보드를 꽂으면, 보드의 I/O 기능을 보강하기 위하여 SC-SSGMRTM 보드를 모기판의 후면에 꽂아서 사용할 수 있습니다. SC-SSGM에서 생성된 동기신호를 외부로 보내기 위하여 또는 외부의 동기신호를 받기 위하여 37핀 Micro D-sub 포트를 3개 사용하며, 오실로스코드 등의 검사장비를 지원하기 위하여 별도의 MMCX 출력 포트 3개를 준비하여 다양한 신호로 변경하여 출력해 볼 수 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -
COTS 보드 라이브러리- RDMA API
- GPIO SDK
- Math Library
RDMA API
RDMA(Remote Direct Memory Access)는 기존 TCP/IP 기반 네트워크에 비해 다량의 데이터 처리와 효과적인 대기시간을 보장하는 새로운 네트워킹 기술입니다. 고성능 컴퓨팅(HPC)에서 널리 사용되어 왔으며 현재는 HPEC(High Performance Embedded Computing) 환경에서 사용 사례가 증가하고 있습니다. 이 RDMA API는 RDMA 기반 프로그래밍의 손쉬운 접근과 구현을 지원합니다.
※ 파일을 확인하시려면 회사에 문의주시기 바랍니다. (대표번호 : 042-867-6502)
GPIO SDK
Latency는 시스템 장치간 이벤트에 대한 응답 시간을 의미합니다.
일반적으로 실시간 시스템에서 Latency를 최소화하는 것과 동시에 일정한 Latency를 갖는 것 또한 중요합니다.
Jitter는 이벤트의 여러 반복에 걸쳐 응답(또는 업데이트) 시간이 요구하는 수준에서 벗어나는 정도를 측정하는 것으로 Jitter의 최적화는 실시간 시스템에서 매우 중요합니다.
GPIO SDK는 Latency과 Jitter를 최적화한 Real Time Linux용 드라이버 입니다.※ 파일을 확인하시려면 회사에 문의주시기 바랍니다. (대표번호 : 042-867-6502)
Math Library
Math Library는 신호 및 이미지 처리 어플리케이션을 위한 HPEC(High Performance Embedded Computing) 환경에서 수학계산을 위한 API로 VSIPL(Vector, Signal, and Image Processing Library)에 기반을 두고 있습니다.
Math Library는 광범위한 프로세서별 최적화를 충족하고 특정 아키텍처에 종속되지 않게 설계되었습니다.※ 파일을 확인하시려면 회사에 문의주시기 바랍니다. (대표번호 : 042-867-6502)
-

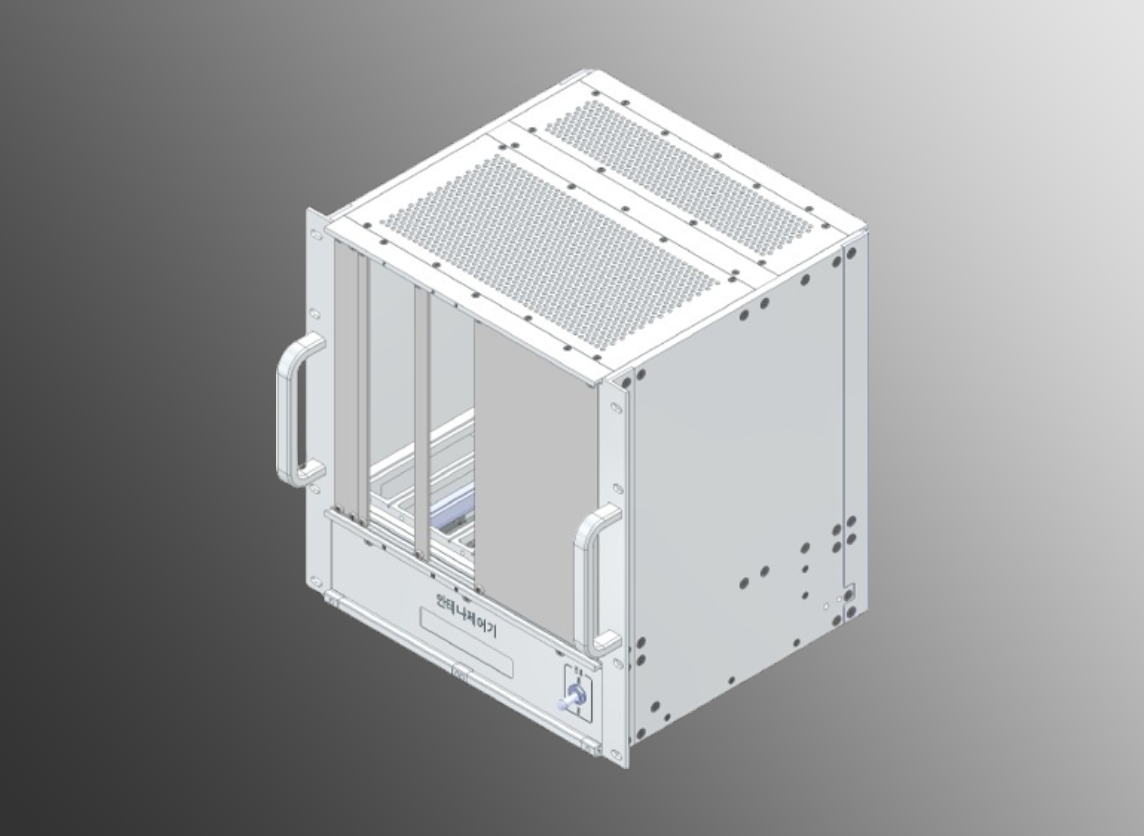

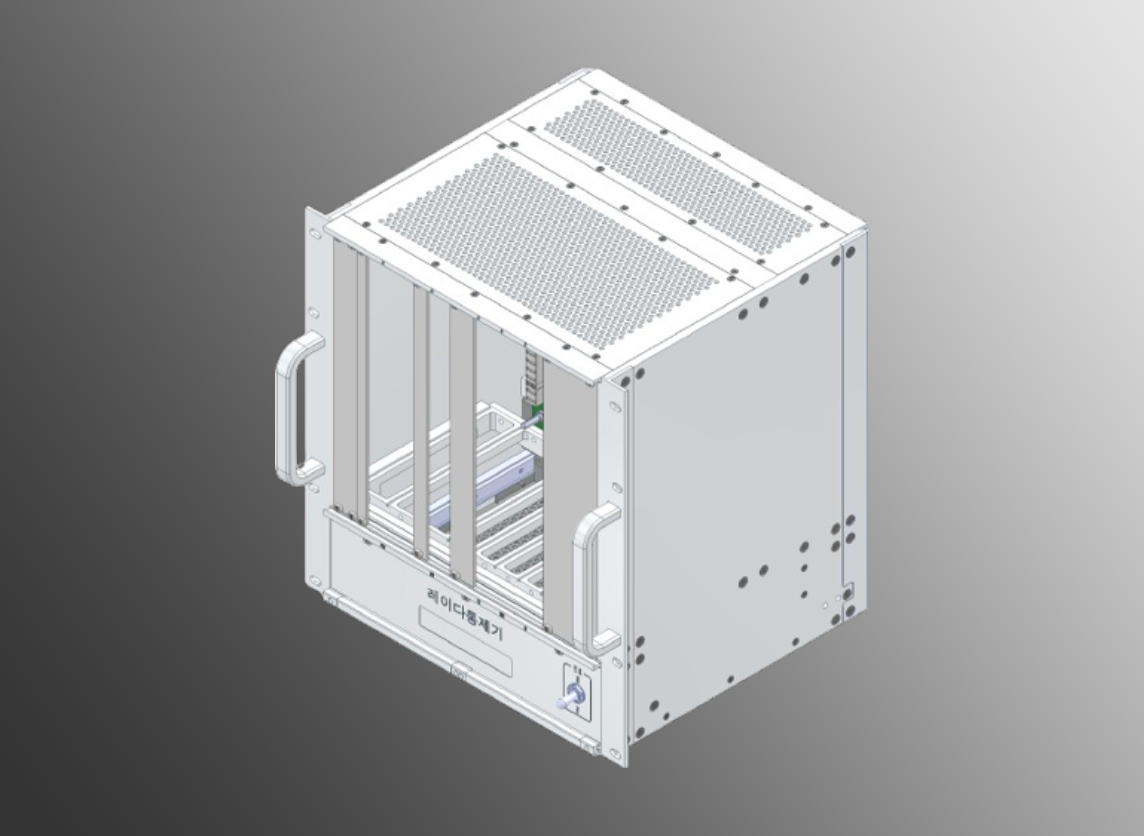

VPX Chassis 하우징 조립체- SC-LSKH-001
- SC-LSKH-002
- SC-LSKH-003
- SC-LSKH-004
-

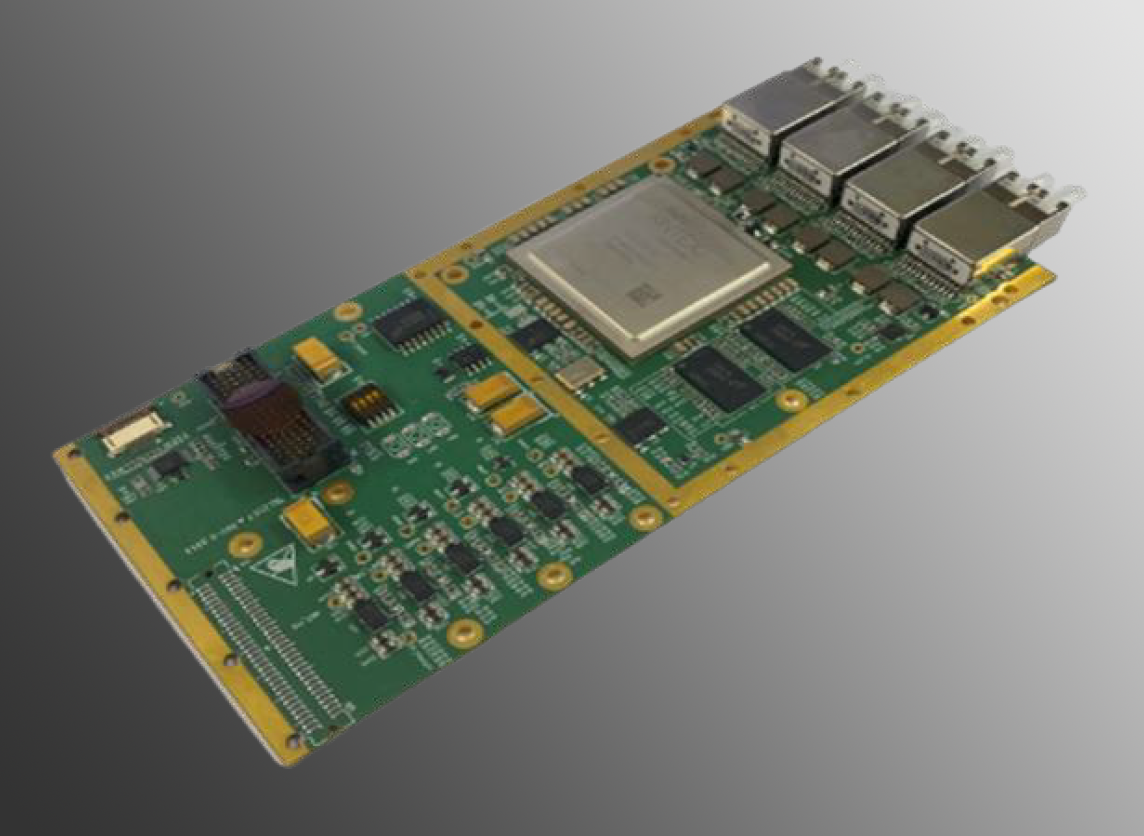

SCXMC-AURORASCXMC-AURORA 카드는 XMC 인터페이스를 통해 사용되며, 광트랜시버를 통해 다른 장치와 데이터를 송수신합니다. Xilinx의 Aurora 64B/66B 프로토콜을 사용하며, 채널당 10.3125Gbps 속도로 4채널 송수신이 가능합니다. 동작을 위하여 디바이스 드라이버(Device Driver) 프로그램이 필요하며, 리눅스 드라이버는 아래 링크를 통해 다운 받을 수 있습니다. 다른 운영체제의 드라이버는 추가 개발이 필요합니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

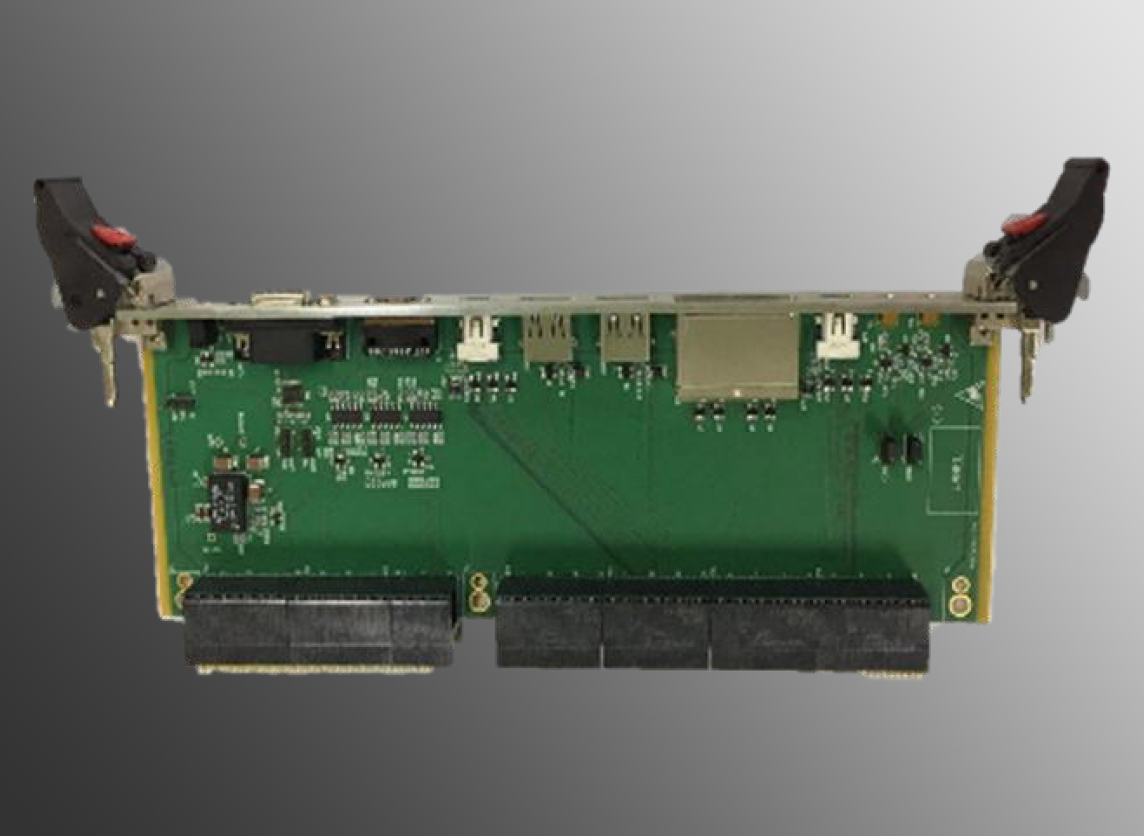

SC-SBCRTM-V2SC-SBCRTM-V2는 SBC6511의 I/O 기능을 수행하는 후면 전송 모듈(Rear Transition Module)로, (주)시드코어의 대표적인 제품입니다. SBC6511 보드의 I/O 기능을 보강하기 위해 SC-SBCRTM-V2 보드를 모기판의 후면에 장착하여 사용할 수 있습니다. SC-SBCRTM-V2 보드는 동기신호를 수신할 수 있는 Micro-D 인터페이스와 D-sub 포트, 이더넷 인터페이스 2개, 영상 출력 Mini-DP 2개, USB 인터 페이스 2개, MMCX로 구성되어 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

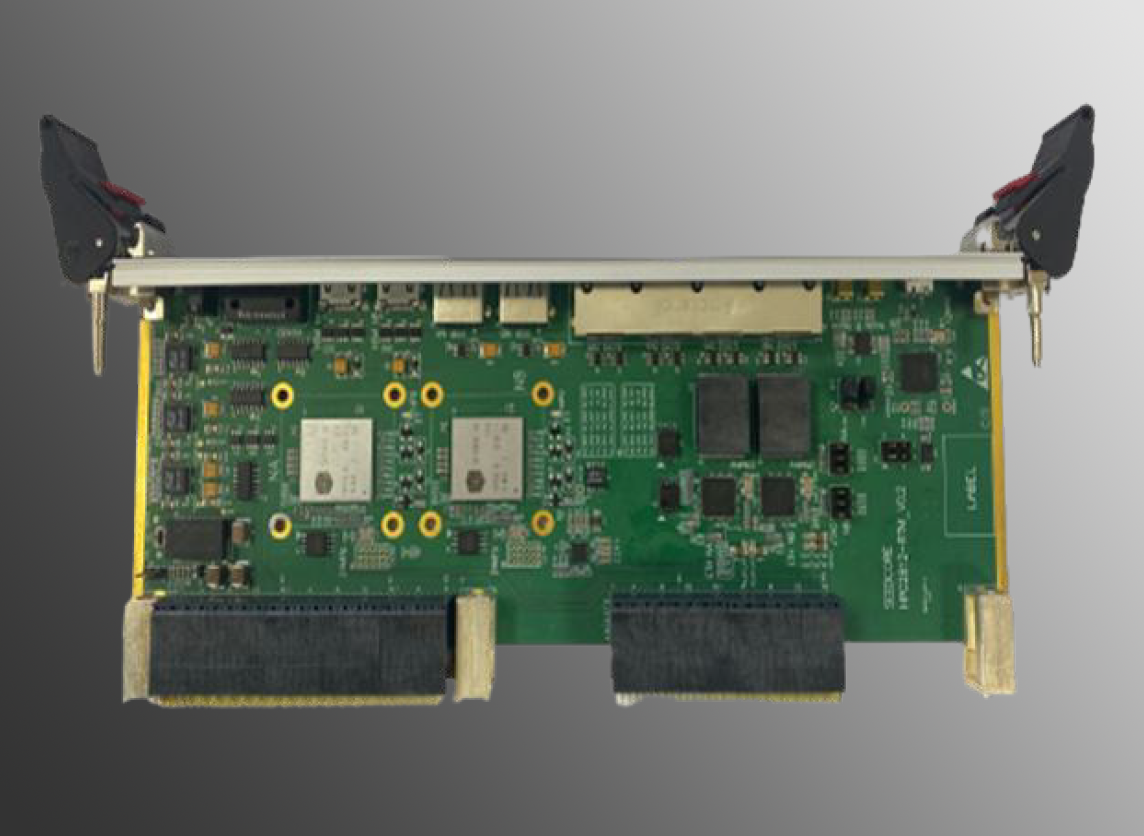

SC-HPCRTMSC-HPC RTM은 HPC2812의 I/O 기능을 수행하는 후면 전송 모듈 (Rear Transition Module)로, (주)시드코어의 대표적인 제품입니다. HPC2812 보드의 I/O 기능을 보강하기 위해 SC-HPC RTM 보드를 모기판의 후면에 장착하여 사용할 수 있습니다. HPC2812 보드는 2개의 컴퓨팅 노드로 구성되어 있어, SC-HPCRTM도 이를 지원하기 위해 이더넷, USB, MMCX, 영상 출력 Mini-HDMI 포트는 각 노드 당 배당됩니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

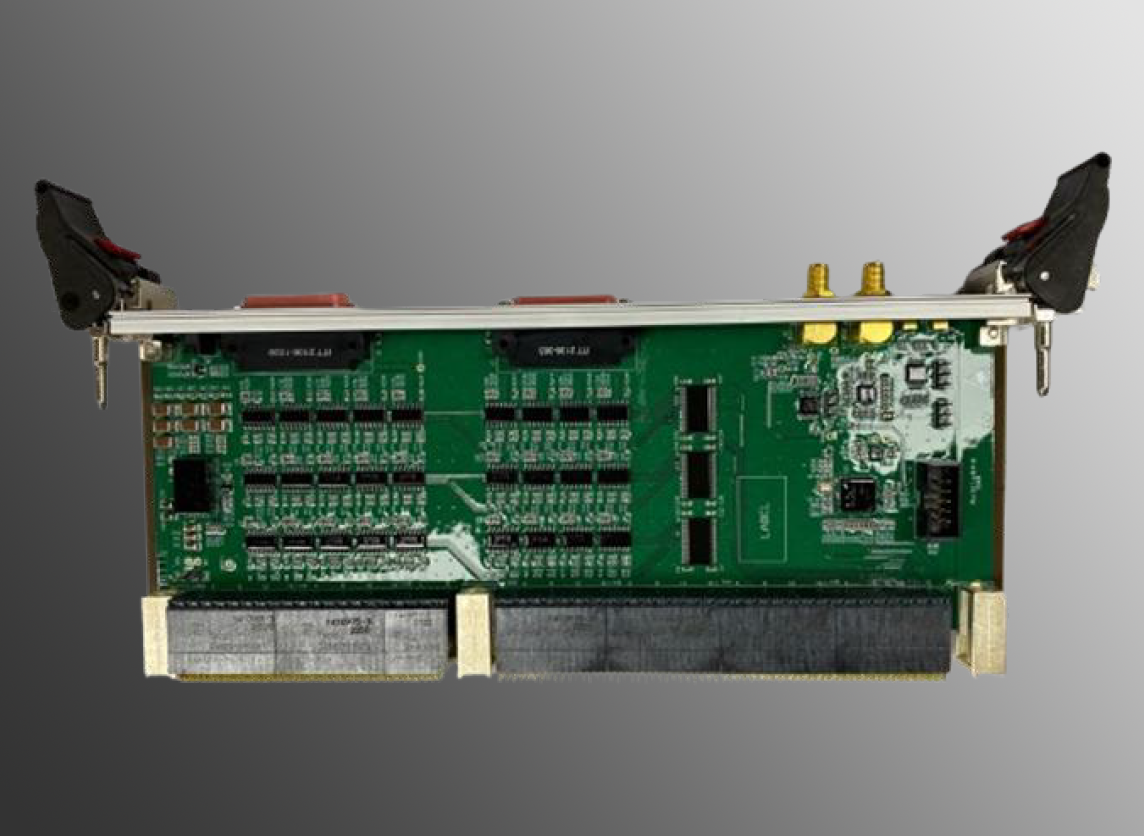

SC-SSGMRTM-V2SC-SSGMRTM-V2는 SSGM의 I/O 기능을 수행하는 후면 전송 모듈 (Rdar Transition Module)로, (주)시드코어의 대표적인 제품입니다. SSGM 보드의 I/O 기능을 보강하기 위해 SC-SSGMRTM-V2 보드를 모기판의 후면에 장착하여 사용할 수 있습니다. SC-SSGMRTM-V2보드는 SSGM 보드와 연동하여 동기신호를 송수신할 수 있는 Micro-D 인터페이스와 MMCX을 가지고 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

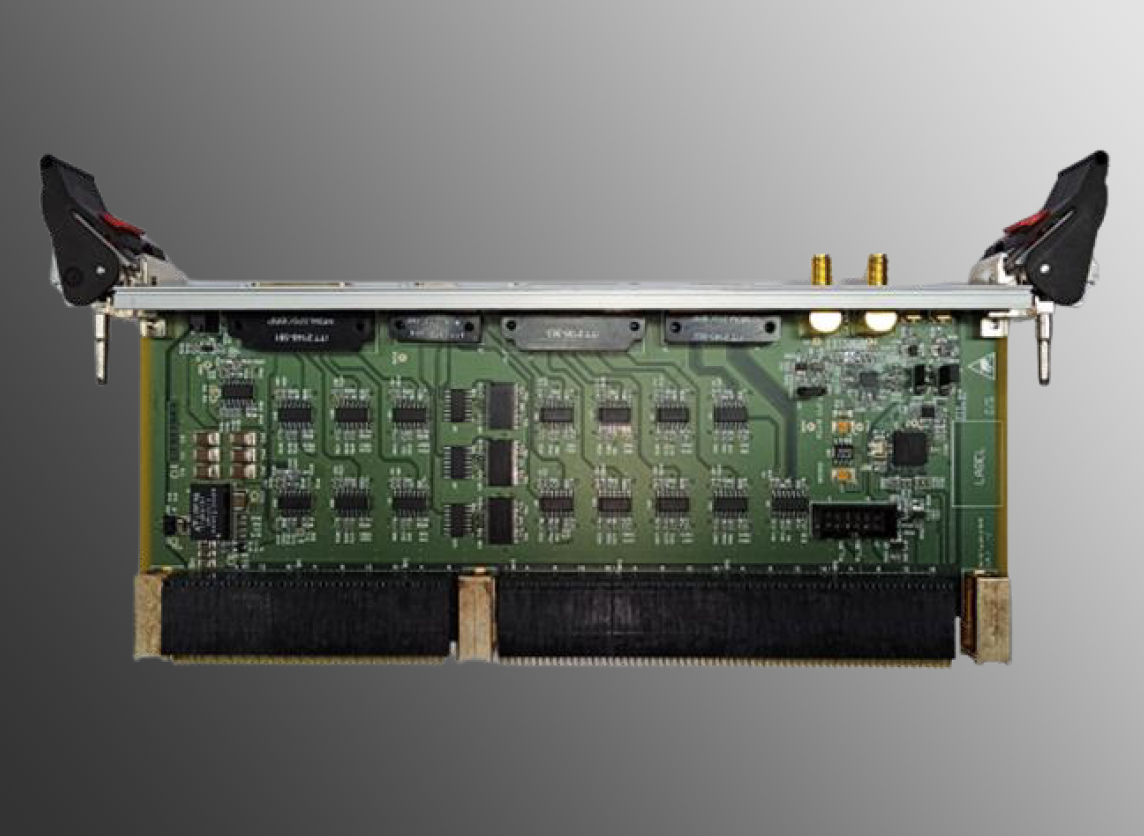

SC-AIMRTMSC-AIMRTM은 AIM의 I/O 기능을 수행하는 후면 전송 모듈 (Rear Transition Module)로, (주)시드코어의 대표적인 제품입니다. SC-AIM의 I/O 기능을 보강하기 위해 SC-AIMRTM 보드를 모기판 의 후면판에 장착하여 사용할 수 있습니다. SC-AIMRTM은 동기신호 송수신을 위한 Micro-D 인터페이스와 MMCX, 외부로부터 기준신호 288MHz을 수신할 수 있는 SMA 커넥터로 구성되어 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

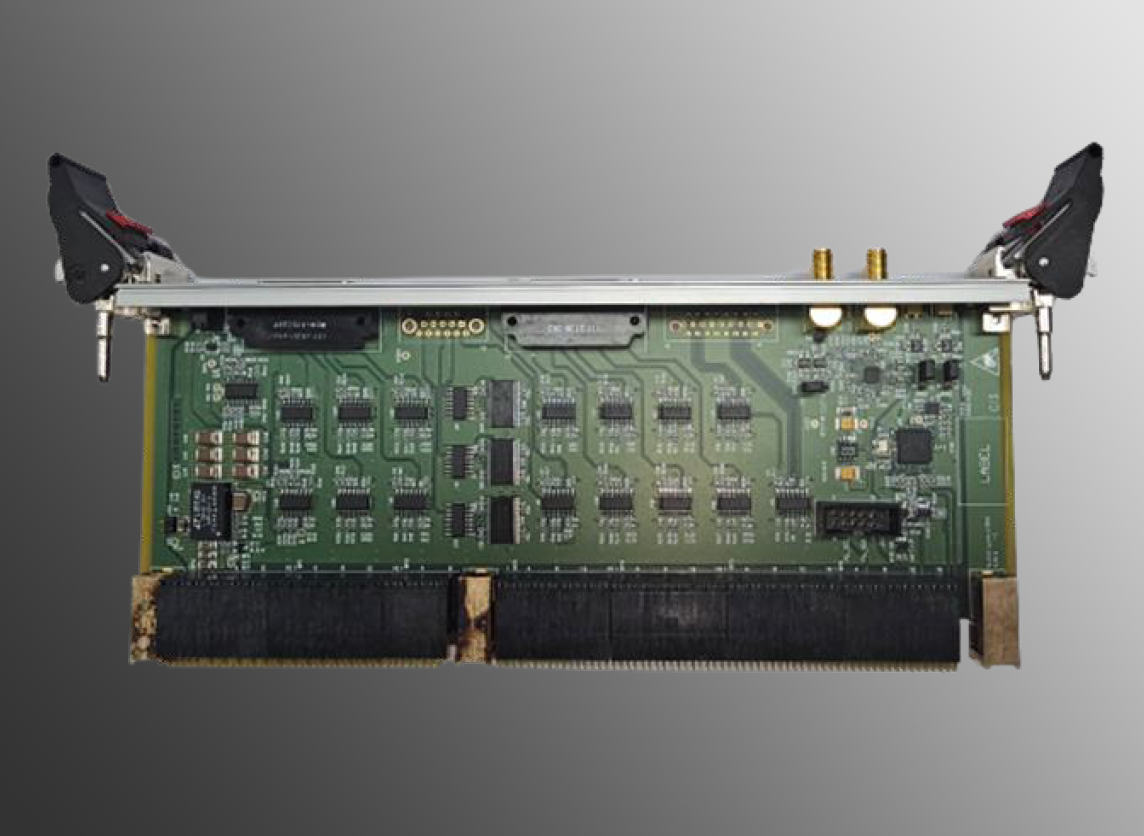

SC-BSCMRTMSC-BSCMRTM은 BSCM의 I/O 기능을 수행하는 후면 전송 모듈 (Rear Transition Module)로, (주)시드코어의 대표적인 제품입니다. SC-BSCM의 I/O 기능을 보강하기 위해 SC-BSCMRTM 보드를 모기 판의 후면판에 장착하여 사용할 수 있습니다. SC-BSCMRTM은 동기신호 송수신을 위한 Micro-D 인터페이스와 MMCX로 구성되어 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

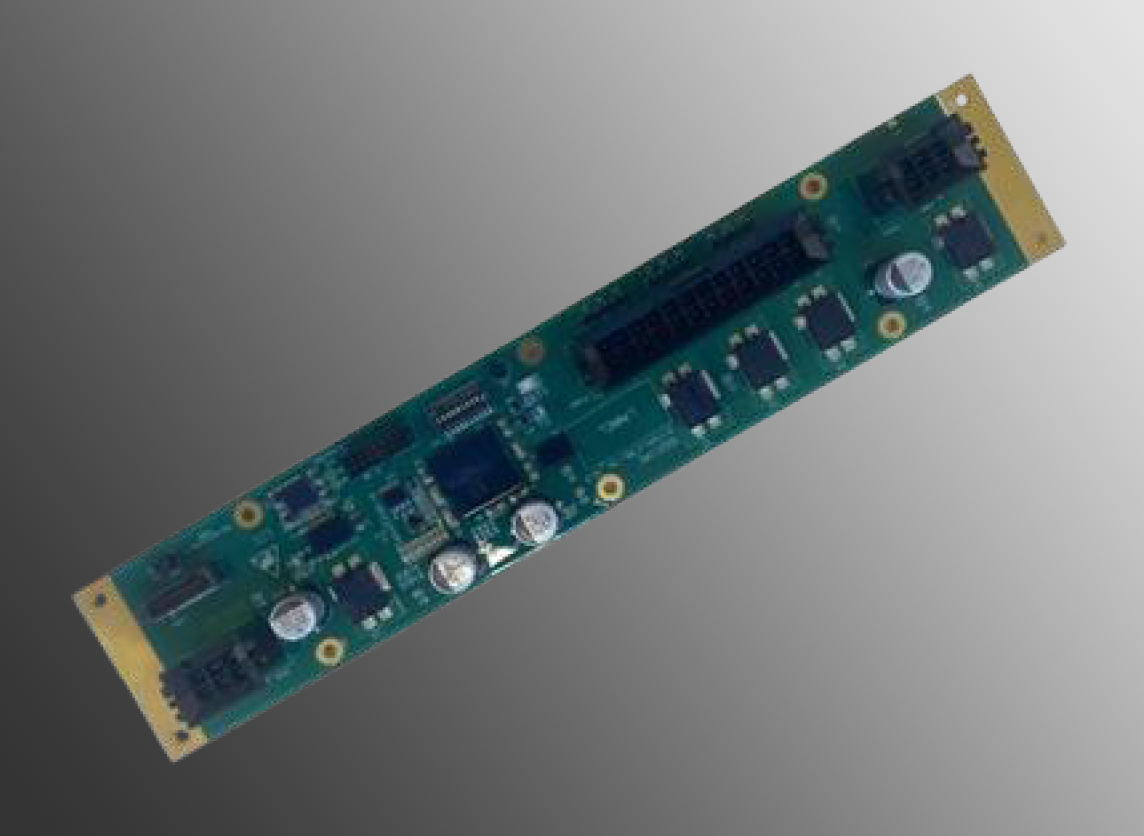

SCFAN-CTRL-5USCFAN-CTRL-5U는 샷시(Chassis) 내부에 장착되며 냉각 팬 제어 기능을 합니다. 샷시(Chassis) 내에 FAN Trays와 결합되어 Kontron 사에서 제작된 PSCM(Power Supply Control Module)을 통해 최대 12V@3.5A FAN 1개와 12V@2.5A FAN 7개를 제어할 수 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다. -

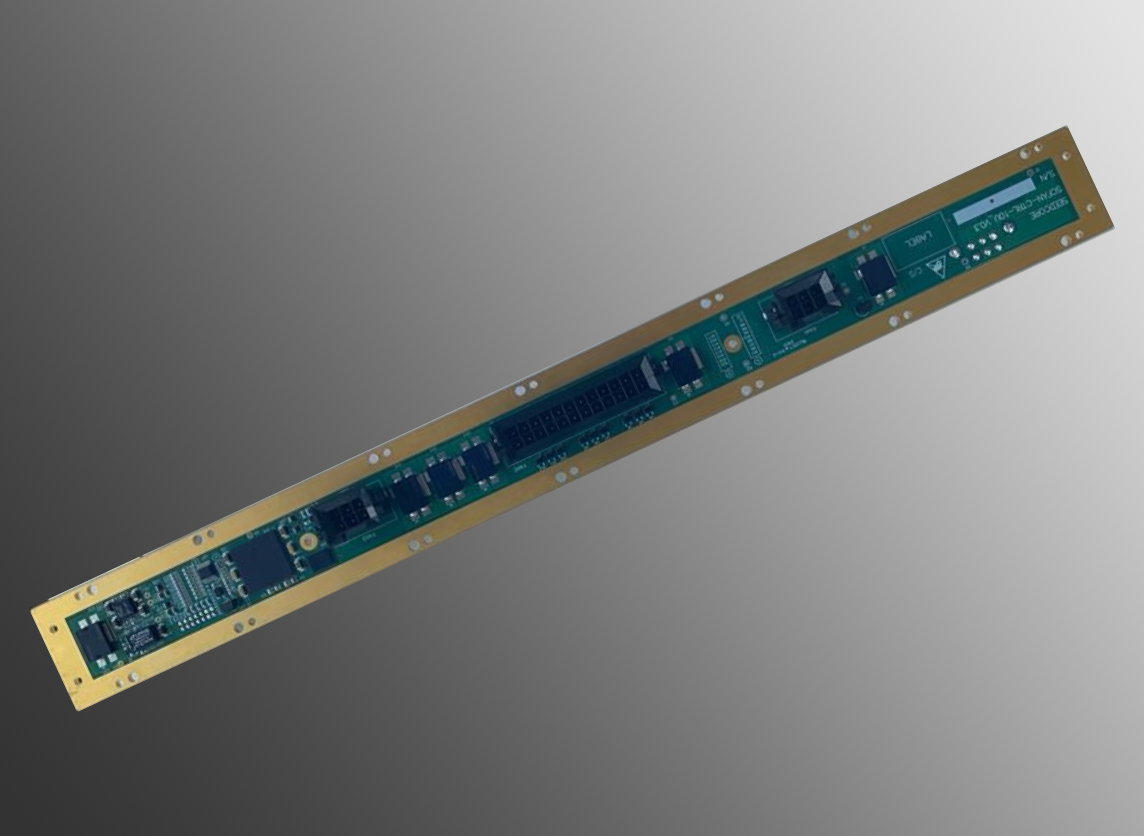

SCFAN-CTRL-10USCFAN-CTRL-10U는 샷시(Chassis) 내부에 장착되며 냉각 팬 제어 기능을 합니다. 샷시(Chassis) 내에 FAN Trays와 결합되어 Kontron 사에서 제작된 PSCM(Power Supply Control Module)을 통해 최대 12V@3.5A FAN 2개와 12V@2.5A FAN 7개를 제어할 수 있습니다. 상세한 사양은 아래 카탈로그를 참조하시기 바랍니다.
